Ремонт контроллера заряда в смартфоне — это важная и сложная задача, которую могут потребоваться выполнить владельцы устройств, столкнувшиеся с проблемами в процессе зарядки. Контроллер заряда отвечает за управление поступлением энергии в аккумулятор и поддержание его нормальной работы, а также за защиту устройства от перегрева и перенапряжения. В этой статье мы рассмотрим основные симптомы неисправности контроллера заряда, возможные причины поломок и способы ремонта, включая как самостоятельное устранение проблемы, так и обращение в сервисный центр.
Диагностика неисправности цепи заряда
Диагностика неисправности цепи заряда начинается с проверки самых очевидных и простых факторов, таких как повреждения зарядного кабеля и адаптера. Часто проблема заключается не в самом контроллере заряда, а в неисправности зарядного устройства. Для этого попробуйте использовать другой кабель и адаптер, а также подключить смартфон к другому источнику питания. Если устройство начинает заряжаться, то, скорее всего, причина в неисправности аксессуаров, а не в самом смартфоне. Если зарядка все равно не начинается, необходимо переходить к более глубокой диагностике.
Далее стоит проверить порты для подключения — как на смартфоне, так и на зарядном устройстве. На практике часто встречаются проблемы с контактом в разъеме устройства, такие как загрязнение или окисление контактов. Используйте специальный чистящий раствор или мягкую кисточку, чтобы аккуратно очистить разъем и проверить, не забит ли он пылью или мусором. Также проверьте, не поврежден ли разъем, нет ли на нем трещин или других видимых повреждений.
Если проблема не решается после проверки аксессуаров и разъемов, можно начать искать неисправности непосредственно в контроллере заряда. Для этого необходимо провести диагностику с помощью мультиметра. Сначала проверьте наличие напряжения на контактах зарядного порта, чтобы убедиться, что питание поступает в смартфон. Если напряжение на входных контактах отсутствует или оно слишком низкое, это может свидетельствовать о проблемах с контроллером заряда или другими внутренними компонентами, такими как фильтры или цепи защиты.
Кроме того, важно обратить внимание на поведение устройства при зарядке. Если смартфон подключен к зарядному устройству, но батарея не заряжается или заряжается очень медленно, это может быть связано с перегревом контроллера или неисправностью схемы питания. В некоторых случаях устройство может показывать ошибку на экране или не реагировать на подключение зарядного устройства. Все эти симптомы могут указывать на проблемы с контроллером заряда, и в этом случае требуется более глубокая диагностика с использованием специализированного оборудования или обращение в сервисный центр.
Как проверить мультиметром PMIC

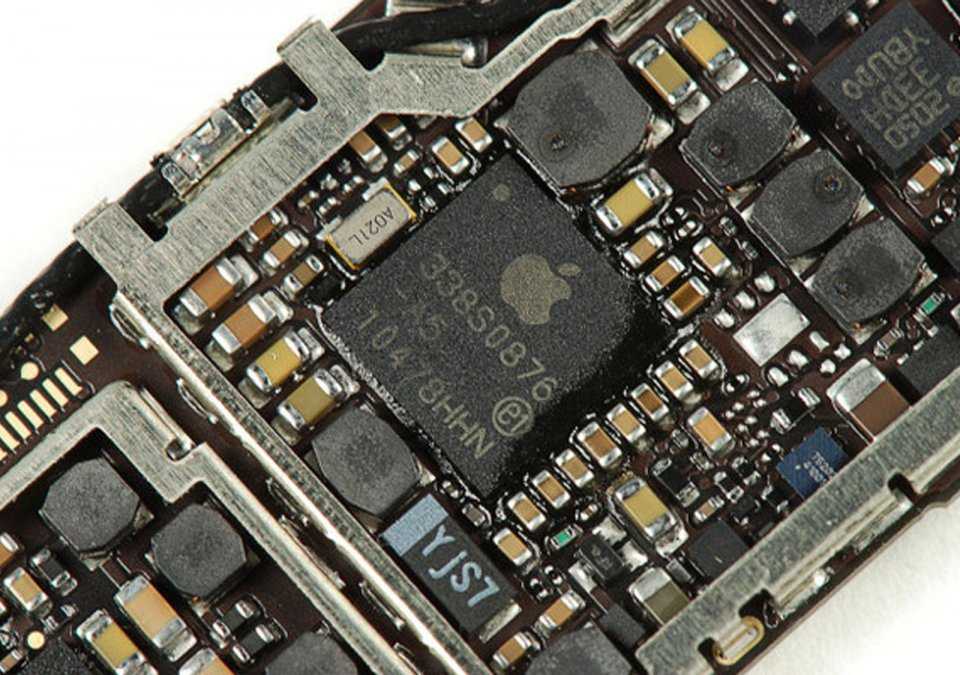

Для того чтобы проверить мультиметром PMIC (Power Management Integrated Circuit), который является основным компонентом контроллера заряда, необходимо понимать, что PMIC отвечает за регулировку напряжения, управление питанием и зарядкой аккумулятора. Первая задача при проверке — это определить, подается ли напряжение на соответствующие выводы PMIC и не происходит ли его утечка. Для этого настройте мультиметр на измерение постоянного напряжения (DC Voltage) и подключите щупы к контактам, которые выводят питание к аккумулятору.
Затем с помощью мультиметра нужно проверить выходные напряжения PMIC. Для этого сначала измерьте напряжение на выводах, которые должны подавать зарядное напряжение на аккумулятор, и убедитесь, что оно соответствует ожидаемым значениям. Например, стандартное напряжение для зарядки литий-ионных аккумуляторов составляет около 4,2 В. Если на этих выводах напряжение значительно ниже или отсутствует вовсе, это может свидетельствовать о неисправности PMIC или других компонентов цепи питания.
Последний шаг — это проверка выводов управления питанием. Включите смартфон и при помощи мультиметра измерьте напряжение на контактах, которые отвечают за управление включением и выключением устройства. Если на этих выводах нет напряжения, это может указывать на неисправность в логике питания, что также связано с работой PMIC. Важно также проверить, есть ли какие-либо признаки короткого замыкания или перегрева на этих компонентах, что может свидетельствовать о серьезной неисправности PMIC.
Замена контроллера питания
Замена контроллера питания (PMIC) — это довольно сложная задача, требующая высокой квалификации и аккуратности. Если в процессе диагностики было установлено, что контроллер заряда поврежден или вышел из строя, его необходимо заменить. Важно понимать, что PMIC является интегрированным компонентом, и его замена требует снятия материнской платы устройства, а также точности при работе с микроэлементами, чтобы не повредить другие компоненты устройства. Для этого потребуется специализированное оборудование и навыки, такие как использование паяльной станции с регулируемой температурой.
Процесс замены начинается с разборки смартфона и извлечения материнской платы. Сначала необходимо аккуратно открутить все винты и отделить заднюю крышку, после чего отцепить все соединения, такие как разъемы для экрана, кнопок и других компонентов. После того как материнская плата будет извлечена, необходимо аккуратно удалить старый контроллер питания, для чего используется паяльная станция с микродержателем. Остывшие паяные соединения контроллера нужно аккуратно отпаять, чтобы избежать повреждения платы.
После удаления старого PMIC, на его место устанавливается новый контроллер питания, который должен быть полностью совместим с моделью устройства. Новый компонент устанавливается с помощью паяльной станции и припоя, после чего необходимо проверить соединения на плате на наличие возможных коротких замыканий и правильность подключения выводов. Для этого можно использовать мультиметр, чтобы убедиться, что паяные соединения достаточно прочны и не имеют дефектов, которые могут привести к перегреву или короткому замыканию.
Завершающим этапом является сборка устройства. После установки нового контроллера питания и проверки всех соединений, смартфон собирается обратно. Важно проверить все соединения, чтобы убедиться, что нет повреждений и ничего не забыто. Затем, после сборки, необходимо протестировать работу устройства, особенно в процессе зарядки, чтобы убедиться, что новый контроллер питания функционирует корректно. Если все тесты прошли успешно, и смартфон нормально заряжается, можно считать замену завершенной.
Тестирование после ремонта
После завершения замены контроллера питания необходимо провести тестирование устройства для проверки правильности выполненной работы и уверенности в его функциональности. Начать стоит с того, чтобы подключить смартфон к зарядному устройству и проверить, начинается ли зарядка. Важно наблюдать за процессом зарядки — уровень заряда должен плавно увеличиваться, а индикатор не должен показывать ошибок или резких скачков. Также следует проверить, не перегревается ли устройство в процессе зарядки, так как перегрев может указывать на неправильную работу нового компонента.
После того как зарядка начнется, проведите тестирование батареи и контроллера заряда. Используйте смартфон в обычных условиях — откройте несколько приложений, используйте камеру, слушайте музыку или проводите другие действия, которые обычно могут разряжать батарею. Следите за тем, чтобы уровень заряда отображался корректно, а смартфон не выключался неожиданно при достаточно высоком проценте батареи. Также полезно провести несколько циклов зарядки и разрядки, чтобы убедиться в стабильности работы контроллера.
Кроме того, стоит обратить внимание на время зарядки устройства. Обычно после замены контроллера питания время зарядки должно вернуться к нормальному значению. Если процесс зарядки сильно замедляется, это может свидетельствовать о неправильной работе PMIC или его несовместимости с остальными компонентами смартфона. Для проверки можно использовать специализированные приложения, которые показывают реальное время зарядки и напряжение на различных этапах процесса. В случае нормального поведения устройства можно считать ремонт завершенным.
