Реболлинг северного моста в смартфоне — это сложная, но эффективная процедура восстановления контактных соединений BGA-чипа, отвечающего за взаимодействие компонентов устройства. Со временем или из-за перегрева пайка может треснуть, что приводит к сбоям: зависаниям, перезагрузкам или полной неработоспособности. Реболлинг позволяет перепаять чип с новой сеткой шариков припоя, восстановив его надёжную работу. В статье разберём, когда и как правильно выполнять эту операцию.
Основные признаки проблем с северным мостом в телефоне
Северный мост в смартфоне отвечает за координацию работы ключевых компонентов — процессора, оперативной памяти, графики и других системных интерфейсов. При его неисправности устройство может начать вести себя нестабильно. Одним из самых распространённых симптомов являются циклические перезагрузки или «виснущий» экран при включении, особенно на логотипе производителя.
Ещё один тревожный признак — периодическое отключение смартфона под нагрузкой, например, при запуске тяжёлых приложений или игр. Это может говорить о плохом контакте между чипом и платой, вызванном микротрещинами в припое под BGA-чипом северного моста. Иногда телефон может вообще не включаться, несмотря на заряд батареи и отсутствие других видимых повреждений.
Также наблюдаются проблемы с подключением к Wi-Fi, зависания при передаче данных, снижение производительности без видимой причины. Всё это — возможные последствия деградации контактов. Особенно часто такие неисправности возникают после сильного перегрева, падения устройства или длительного срока эксплуатации.
Важно понимать, что точный диагноз может быть поставлен только после профессиональной аппаратной диагностики. Визуально выявить проблемы с BGA-контактами невозможно — они скрыты под чипом. Поэтому при появлении указанных симптомов следует обратиться в сервис или самостоятельно провести реболлинг, если есть соответствующие навыки и оборудование.

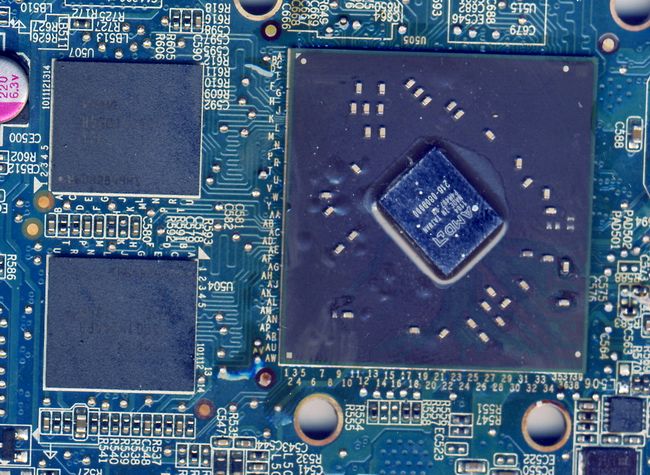

Как правильно выполнить реболлинг BGA-чипа в мобильном устройстве
Реболлинг начинается с аккуратного демонтажа чипа при помощи инфракрасной или горячевоздушной паяльной станции. Перед нагревом необходимо нанести флюс, чтобы облегчить снятие и защитить контактные площадки от перегрева. После прогрева чип осторожно поднимается пинцетом, а оставшийся припой на плате удаляется медной оплёткой и очищается спиртом.
Далее подготавливается сам чип: его контактная сторона зачищается от старого припоя и покрывается флюсом. С помощью специального трафарета и паяльной пасты на контактные площадки наносятся новые шарики припоя. Затем чип прогревается до плавления шариков — в результате на нём формируется новая сетка контактов, готовая к установке.
Финальный этап — установка чипа на плату. Совмещённый с посадочным местом чип прогревается повторно до момента, когда шарики припоя расплавятся и зафиксируют его в нужном положении. После остывания следует визуальный контроль под микроскопом, проверка пайки и сборка устройства. Только при соблюдении всех этапов можно добиться надёжного соединения и восстановления работоспособности смартфона.
Особенности работы с многослойными платами смартфонов
Современные смартфоны используют многослойные печатные платы (PCB), которые состоят из нескольких уровней токопроводящих дорожек, расположенных внутри и снаружи платы. Это позволяет разместить больше компонентов в компактном корпусе, но усложняет любые ремонтные работы. Любое чрезмерное воздействие температурой или механическое повреждение может привести к нарушению внутренних соединений, невидимых глазу, но критичных для работы устройства.
При демонтаже или установке BGA-чипов на таких платах особенно важно контролировать температуру и равномерность нагрева. Слишком высокая температура может вызвать деламинацию (расслоение) платы или отслоение внутренних дорожек, что делает восстановление почти невозможным. Опытные мастера используют термопрофили и прецизионные станции, чтобы избежать подобных последствий.
Ещё одна сложность — ограниченное пространство и высокая плотность компонентов. Неправильное движение пинцетом или насадкой может легко повредить соседние элементы. Также при работе с многослойными платами важно использовать флюс, который не проводит ток и не оставляет токопроводящих остатков, так как они могут проникнуть во внутренние слои через микроскопические отверстия (виа).
Кроме того, повторные ремонтные вмешательства в одну и ту же область платы увеличивают риск выхода из строя внутренних слоёв. Поэтому реболлинг и пайка BGA-чипов на многослойных платах должны выполняться с максимальной точностью и минимальным числом попыток. Использование качественного оборудования и строгое соблюдение технологий — обязательное условие для успешного результата.
Тестирование стабильности работы после ремонта
После завершения реболлинга и сборки смартфона необходимо провести полное тестирование, чтобы убедиться в корректной работе устройства. Первым шагом является базовая проверка: телефон должен включаться без задержек, не перегреваться и стабильно загружаться до главного экрана. Также важно убедиться, что устройство заряжается и реагирует на кнопку питания.
Затем следует провести расширенную проверку всех функций, связанных с северным мостом: работа оперативной памяти, графической системы, беспроводных модулей и сенсора экрана. Для этого удобно использовать специальные приложения для диагностики, которые нагружают процессор и память, проверяют устойчивость соединений и выявляют возможные сбои при длительной работе.
Особое внимание стоит уделить стресс-тестированию. Смартфон оставляют включённым с запущенным тестом производительности на 15–30 минут, следя за температурой, реакцией системы и поведением интерфейса. Если устройство не зависает, не перезагружается и не демонстрирует ошибок, это свидетельствует о стабильной работе после реболлинга. Только после успешного прохождения всех этапов тестирования можно считать ремонт завершённым.
